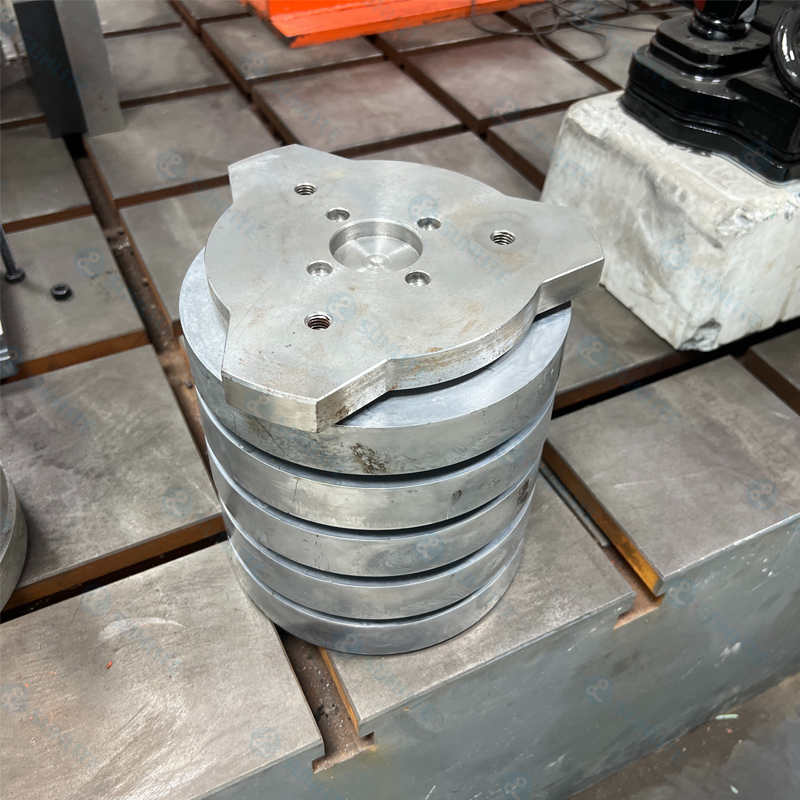

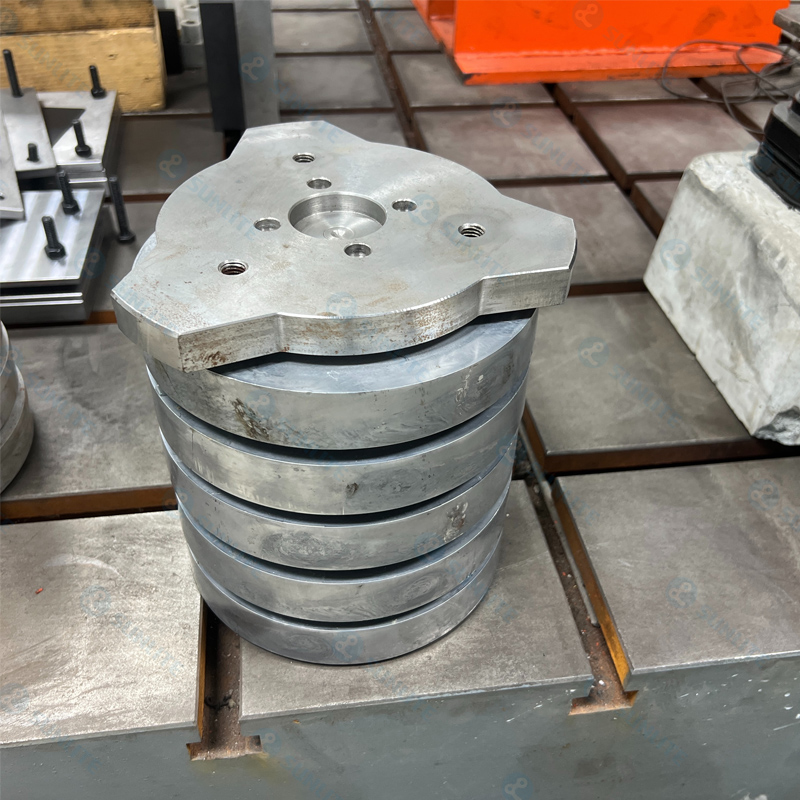

aïllador de cristall fonònic

Escenaris de sol·licitud

1.

2 Trànsit ferroviari urbà: millora la comoditat del passeig de passatgers

3. Línies ferroviàries d’alta velocitat: minimitza els danys de fatiga a les estructures de pista

4. Control de vibracions per a ponts i túnels de la pista: salvaguardes d’edificis i infraestructures properes

Descripció del producte

Aquest aïllador aprofita el ** mecanisme de ressonància local dels cristalls fonònics ** per controlar amb precisió la propagació de les ones elàstiques dins de les estructures ferroviàries. Assoleix **> pèrdua d’inserció de 18dB ** a la banda de freqüència de 20-200Hz, proporcionant un aïllament de vibracions de banda ampla altament eficaç. En comparació amb els sistemes tradicionals de lloses flotants de primavera d’acer, ofereix fins a un ** 50% de millora de la reducció de les vibracions ** alhora que elimina completament els riscos de ruptura de la molla: proporcionant una solució de propera generació que combina el rendiment superior amb problemes de seguretat zero per als projectes de mitigació de vibració ferroviària.

Funció del producte

Control d’ones de banda ampla:

Les unitats de ressonància local amplien el rang de banda d’ona elàstic, suprimint específicament la banda de freqüència de vibració principal de 20-200Hz de les pistes.

L’estructura metamaterial permet que l’eficiència d’aïllament de les vibracions superi els 18dB, amb una millora del 40% en el rendiment de reducció de soroll d’alta freqüència.

Disseny de seguretat intrínsec:

Els ressonadors no metàl·lics en estat sòlid eliminen el risc de fractura de fatiga de les molles metàl·liques, reduint el 90%els costos de manteniment.

Les unitats modulars preinstal·lades admeten un reemplaçament ràpid, reduint el temps d’inactivitat en un 80%.

Adaptació ambiental millorada:

Estabilitat de banda ＞ 95% dins del rang de temperatura de -20 ℃ ~ 80 ℃, resistint els efectes de congelació -descongelació/tèrmica.

Qualificació de resistència a l’esprai de sal ＞ 1000H (ISO 9227), adequat per a ambients humits costaners/túnel.

Empoderat per un funcionament i manteniment intel·ligents:

El control sense fils de l’estat de la unitat de ressonància permet la gestió de les bessones digitals de l’eficiència de la supressió de les vibracions.

Índex de rendiment

Tecnologia bàsica: estructura de ressonància local de cristalls fonònics

Rendiment d’aïllament de vibracions: pèrdua d’inserció ＞ 18dB (estàndard de prova EN 15461)

Ample de banda de freqüència eficaç: 20-200Hz Elàstic Control de banda de banda

Vida mecànica: 30 anys (100 milions de cicles de càrrega dinàmica)

Interval de temperatures: -20 ℃ ~ 80 ℃ (desviació de freqüència de banda ≤3%)

Capacitat de càrrega: ≥300 kN/m² Capacitat de rodament vertical

Àrea d’aplicació

Metro urbà: zones sensibles a les vibracions de les pistes de secció de túnel (sota hospitals, laboratoris)

Ferrocarril d’alta velocitat: prevenció i control del risc de ressonància a les seccions del pont

Fabricació de precisió: protecció del medi ambient ultradretes per a fàbriques de xips/laboratoris òptics adjacents a les pistes

Centres mèdics: protecció d’equips com la RM contra la interferència de micro-vibracions

Projectes de renovació: actualització de seguretat i substitució dels sistemes de lloses flotants de molla d’acer existents
